Descripción de Producto
Solicitar informacióN
| Ref. | Los datos ÍNdice | Laser | El presupuesto de alimentacióN | Interface | La temperatura |
| MU-SP42-DXX18D | 4,25 GMbps | DWDM EML | 18dB | LC | Standard |
| MU-SP42-DXX18DI | 4,25 GMbps | DWDM EML | 18dB | LC | Industrial |
XX- Canal Se refiere a la siguiente tabla.
| El canal (XX) | Ref. | Frecuencia (THz) | Longitud de onda central (nm). |
| 15 | MU-SP42-D1518D | 191.5 | 1565.50 |
| 16 | MU-SP42-D1618D | 191.6 | 1564.68 |
| 17 | MU-SP42-D1718D | 191.7 | 1563.86 |
| 18 | MU-SP42-D1818D | 191.8 | 1563.05 |
| 19 | MU-SP42-D1918D | 191.9 | 1562.23 |
| 20 | MU-SP42-D2018D | 192.0 | 1561.42 |
| 21 | MU-SP42-D1818D | 192.1 | 1560.61 |
| 22 | MU-SP42-D2218D | 192.2 | 1559.79 |
| 23 | MU-SP42-D2318D | 192.3 | 1558.98 |
| 24 | MU-SP42-D2418D | 192.4 | 1558.17 |
| 25 | MU-SP42-D2518D | 192.5 | 1557.36 |
| 26 | MU-SP42-D2618D | 192.6 | 1556.55 |
| 27 | MU-SP42-D2718D | 192.7 | 1555.75 |
| 28 | MU-SP42-D2818D | 192,8 | 1554.94 |
| 29 | MU-SP42-D2918D | 192.9 | 1554.13 |
| 30 | MU-SP42-D3018D | 193.0 | 1553.33 |
| 31 | MU-SP42-D3418D | 193.1 | 1552.52 |
| 32 | MU-SP42-D3218D | 193.2 | 1551.72 |
| 33 | MU-SP42-D3318D | 193.3 | 1550.92 |
| 34 | MU-SP42-D3418D | 193.4 | 1550.42 |
| 35 | MU-SP42-D3518D | 193.5 | 1549.32 |
| 36 | MU-SP42-D3618D | 193.6 | 1548.51 |
| 37 | MU-SP42-D3718D | 193.7 | 1547.72 |
| 38 | MU-SP42-D3818D | 193.8 | 1546.92 |
| 39 | MU-SP42-D3918D | 193.9 | 1546.42 |
| 40 | MU-SP42-D4018D | 194.0 | 1545.32 |
| 41 | MU-SP42-D4418D | 194,1 | 1544.53 |
| 42 | MU-SP42-D4218D | 194.2 | 1543.73 |
| 43 | MU-SP42-D4318D | 194.3 | 1542.94 |
| 44 | MU-SP42-D4418D | 194.4 | 1542.14 |
| 45 | MU-SP42-D4518D | 194.5 | 1541.35 |
| 46 | MU-SP42-D4618D | 194.6 | 1540.56 |
| 47 | MU-SP42-D4718D | 194.7 | 1539.77 |
| 48 | MU-SP42-D4818D | 194.8 | 1538.98 |
| 49 | MU-SP42-D4918D | 194.9 | 1538.19 |
| 50 | MU-SP42-D5018D | 195.0 | 1537.40 |
| 51 | MU-SP42-D5418D | 195.1 | 1536.61 |
| 52 | MU-SP42-D5218D | 195.2 | 1535.82 |
| 53 | MU-SP42-D5318D | 195.3 | 1535.04 |
| 54 | MU-SP42-D5418D | 195.4 | 1534.25 |
| 55 | MU-SP42-D5518D | 195.5 | 1533.47 |
| 56 | MU-SP42-D5618D | 195.6 | 1532.68 |
| 57 | MU-SP42-D5718D | 195.7 | 1531.90 |
| 58 | MU-SP42-D5818D | 195.8 | 1531.42 |
| 59 | MU-SP42-D5918D | 195.9 | 1530.33 |
| 60 | MU-SP42-D6018D | 196.0 | 1529.55 |
| 61 | MU-SP42-D6118D | 196,1 | 1528.77 |
CaracteríSticas
- La tasa de datos de funcionamiento de hasta 4,25 Gbps
- Disponible en todas las longitudes de onda de la banda C en la 100GHz DWDM UIT Grid
- Solo 3,3 Fuente de alimentacióN y la interfaz lóGica TTL

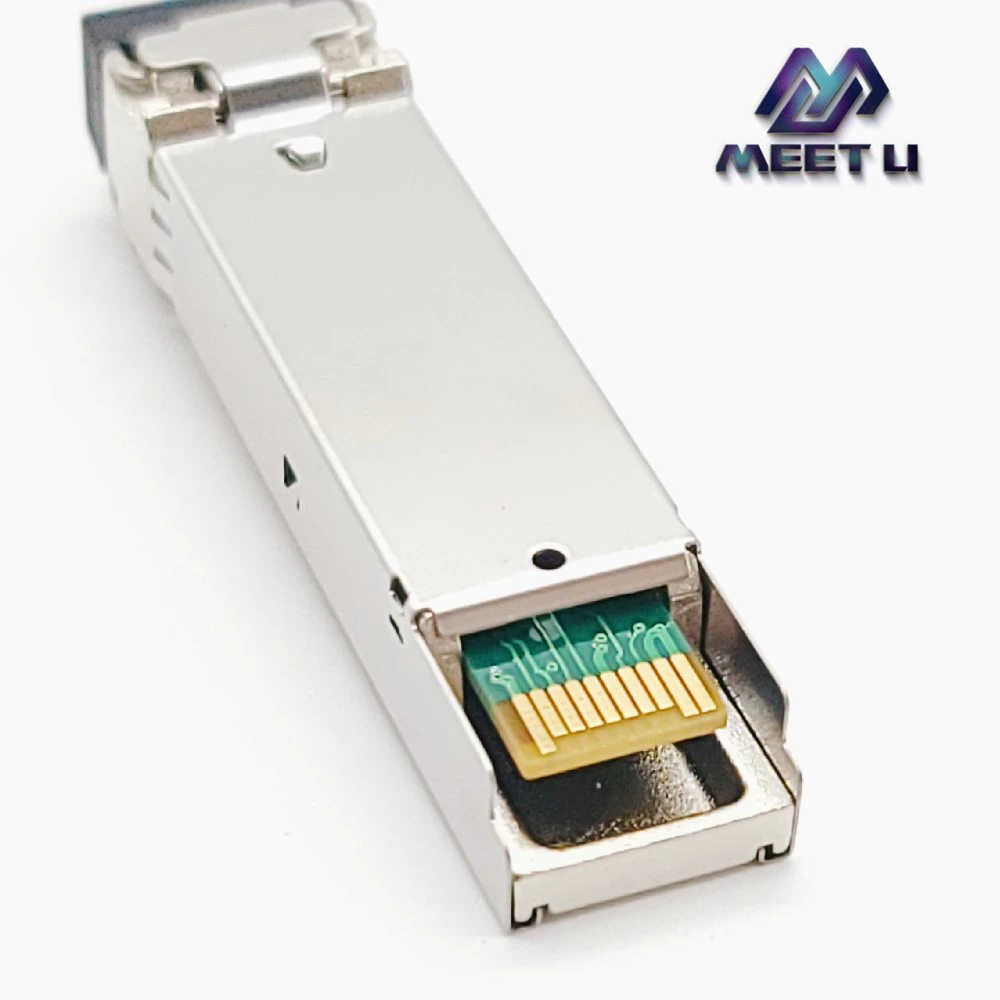

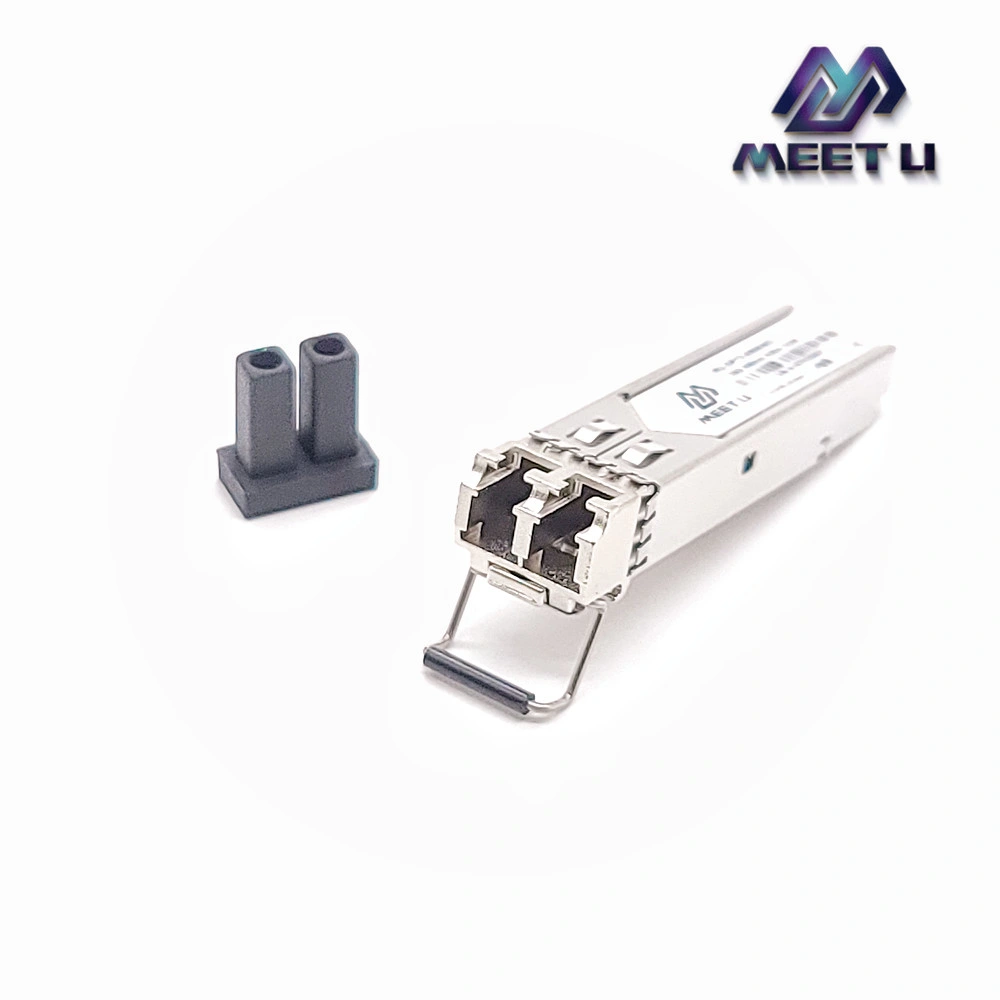

- La huella de SFP conectables en caliente de la interfaz de conector LC dúPlex
- Compatible con la Clase 1 la FDA y IEC60825-1 Seguridad láSer
- Conforme a la SFP MSA
- Compatible con SFF-8472
- La temperatura de funcionamiento de la carcasa:
- EstáNdar:0ºC a 70°C Industrial:-40ºC a 85°C
- Amplifica Las redes DWDM
- Las topologíAs de anillo con fijo y reconfigurable OADMs
- Fast Ethernet Ethernet Giga
- Canal de fibra
- SONET/SDH de contacto
Especificaciones de rendimiento - ÓPtica
(DWDM EML y el PIN/TIA, 18dB del presupuesto de alimentacióN, al menos)
| El paráMetro | SíMbolo | Min. | TíPico | Max. | Unidad |
| La tasa de datos | 4.25 | Bps | |||
| El transmisor | |||||
| El espaciado de longitud de onda central | 100 | GHz | |||
| 0.8 | Nm | ||||
| El ancho espectral (-20dB) | Δλ | 0.3 | Nm | ||
| La desviacióN de frecuencia central | -12 | 12 | GHz | ||
| Modo de lado la relacióN de la represióN | SMSR | 30 | DB | ||
| Potencia de salida media | Pout | 0 | 5 | DBm | |
| ExtincióN Ratio@4.25Gb/seg. | ER | 4.5 | DB | ||
| Lanzamiento de media potencia (Tx:OFF) | Poff | -45 | DBm | ||
| Tiempo de subida/bajada(20%,sin filtrar~80%) | Tr/TF | 120 | Ps | ||
| Ojo óPtico salida | Cumple con la especificacióN ANSI FC-PI | ||||
| TX_Disable afirmar el tiempo | T_off | 10 | Ee.Uu. | ||
| TX@Deshabilitar confirmóLa faneca | Pout | -45 | DBm | ||
| El ruido de intensidad relativa | RIN | -135 | DB/Hz | ||
| La dispersióN de la tolerancia | El DT | 800 | Ps/nm | ||
| El receptor | |||||
| Longitud de onda central | Λ | 1528 | 1665 | Nm | |
| Sensibilidad del receptor | PmíN | -18 | DBm | ||
| Sobrecarga de receptor | Pmax | -3 | DBm | ||
| LOS De-Assert | LOSD | -19 | DBm | ||
| LOS afirman | LOSA | -35 | DBm | ||
| LOS histéResis | 0.5 | DB | |||
